Redukční ventil - regulace tlaku ze stoupaček

Kategorie >>Věda a technika>> Redukční ventil - regulace tlaku ze stoupaček


Sem tam se stane, že v objektu je ve vodovodních trubkách tlak vyšší, než by bylo zdrávo pro připojené přístroje. Potom se nemusí klopit zrak do země a palcem kroutit :) písek. Existuje řešení - redukční ventily tlaku.


Na trhu je mnoho variant, nám postačí pro pár rohových ventilů - odběrných míst vody - boilerový redukční ventil. V návodu zde foceného je max omezení tlaku na 5 atmosfér, což je krásné. Přirozeně na hospodu či bazén bude reduční ventil uplně maximálnější.




Smontovaná armatura pro přivaření za vodoměr. Směr tekoucí vody je vyznačen na těle redukčního ventilu.


Pro smontování je fajn mít rovnou těsnění pro jednotlivé díly - mezi mezikus a převlečnou matici. A instalatérskou nit, teflonovou pásku či kalafunu (instalatérský silikon, či co to je v lahvičce za modrou směs, nedoporučuju..), která se dá na závity u redukčního ventilu - mezi 2-3 a 3-4 (obrázek níže).

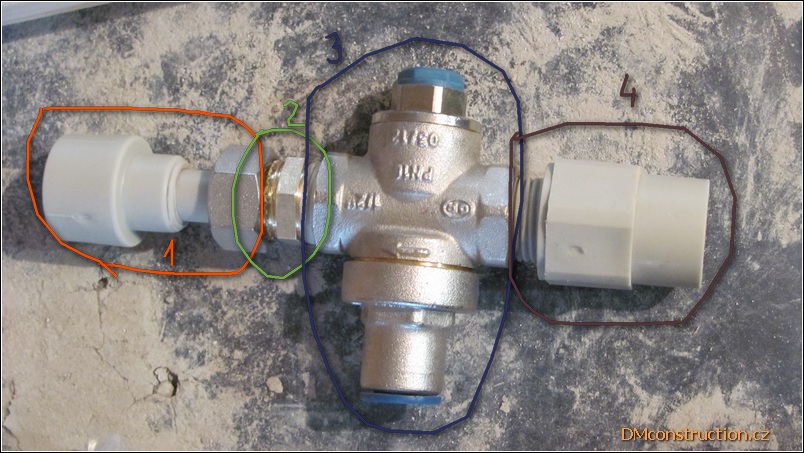

(1) - napojení na stávající potrubí nátrubkem s převlečnou maticí přes (2) mezikus do (3) vlastního redukčního ventilu. Dále je navařena koncovka se závitem těsně za vodoměr.




Trochu špekulování nad inbusem, v návodu italském je asi tak prd rozepsáno, co je potřeba a co ne... jako v našich návodech ruského typu.




Jeden obrázek, aby se vidělo, jak nenapojovat :). Zkusit můžete, ale nic nezměříte... :) Ceska k poznání vede sem tam malinama a ostružinama.




Nu a správná instalace měřáku tlaku a regulace tlaku pomocí inbusu 6mm.
